측정원리
TOC 측정(Total Organic Carbon) 기본원리 1. 측정 원리및 과정
■ 사용자가 선택한 일정한 시간동안 시료가 측정 Cell 로 흘러 들어간다 |
 |
■ Check Valve (Solenoid valve)가 닫히고 UV Lamp 가 커지면서 광촉매 산화반응이 시작된다. 185 ㎚ UV 에너지는 전극표면에 있는 이산화 티타늄과 반응하여 높은 농도의 OH 라디칼기를 생성한다. |
 |
■ 유기산화반응의 최종생성물은 물속에 용존하는 이산화탄소로써 Conductivity 를 증가 (Resistivity 를 감소) 시킨다. 이 변화는 티타늄 전극에 의하여 계속적으로 측정이 되어지고 이때의 보상 온도는 25℃ 이다. |
 |
■ 일련의 연산방식 (Algorithms)에 의하여 산화의 종류와 TOC 값을 계산하여 그 결과치를 출력한다. |
 |
■ 시간에 따른 전도율(Conductivity) 곡선의 다른 형태(Profiles)는 존재하는 유기물의 종류와 농도에 따라 다르며, 이 System 은 가장 정확한 결과가 가능한 완전한 산화를 기조로 한 수학적인 Profile 의 형태에 의하여 계산되어 진다. |
 |

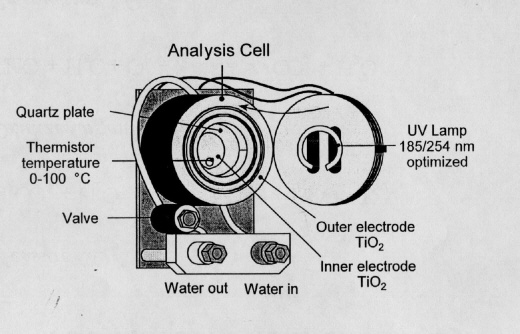

A-1000 TOC Analyzer 측정 Cell 의 내부 구성도 |

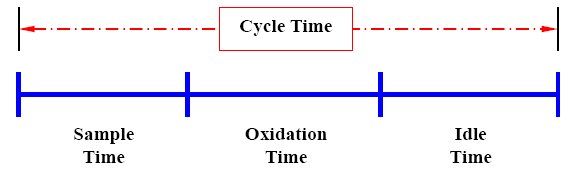

2. Cycle time & Sample time
 |
측정 주기 |
■ Sample Time 공정 Line 의 물의 압력에 의하여 측정 Cell 내부를 청소하면서 새로운 시료를 충진시키는 시간.
|
■ Oxidation Time 새로운 시료가 측정 Cell 에 충분히 교체되어 유입된 이후(Sample Time 이 끝난 후) Needle valve 가 닫히면서 시료 분석이 시작된다. 약 3 분 가량이 소요되는데 평소의 Data 보다 높은 양의 오염물이 유입 되는 경우에는 산화(Oxidation)시간이 길어지는 경향이 있다. 효율적인 Oxidation 시간을 위하여 적당한 시기 (약 6 개월)마다 UV Lamp 의 교체가 꼭 필요하다.
|
■ Cycle Time 한 Cycle 이 끝난 후에 Data 가 출력이 되며, Data 출력은 이 설정 Cycle Time 이 끝난 후 출력이 되나, Oxidation Time 이 길어지면 측정이 끝난 후 출력이 된다. Cycle time 이 '0' 으로 지정이 되면 Oxidation 이 끝난 후 Data 출력이 되며 Sample Mode 로 이어진다.
|
